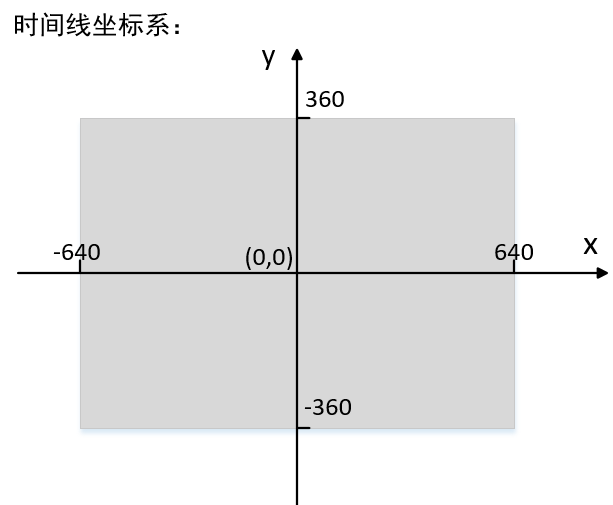

SDk框架中，有两种坐标系：美摄SDK坐标系和视图坐标系。美摄SDK坐标系即时间线坐标系，是SDK中创建时间线，添加素材时所使用的坐标系。编辑视频时，使用时间线坐标对要添加的字幕、贴纸、视频特效、Transform 2D等素材进行相应的位置设置。Transform 2D特效在坐标系中可实现视频的缩放旋转及平移。录制或者编辑视频之前，我们需要按某种横纵比例设置其图像宽高。时间线坐标原点位于已设置的图像宽高所构建的矩形框的中心，X轴向右，Y轴向上。以创建1280 * 720 的视频为例，如下图，

时间线坐标

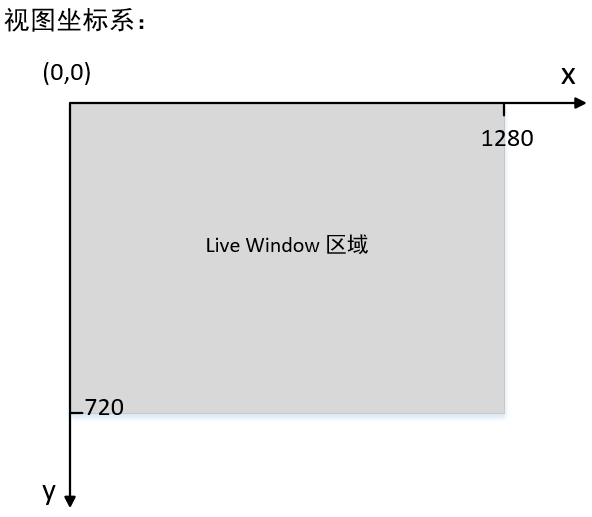

视图坐标系是Live Window控件播放视频使用的坐标系。在播放预览视频时，可设置Live Window的填充模式。如果需要将对应的时间线坐标转换成视图坐标，有相应的API接口可供调用进行转换。具体请参见 NvsLiveWindow的转换接口。视图坐标原点位于实时预览窗口的左上角，X轴向右，Y轴向下。如下图，视图坐标：

视图坐标
